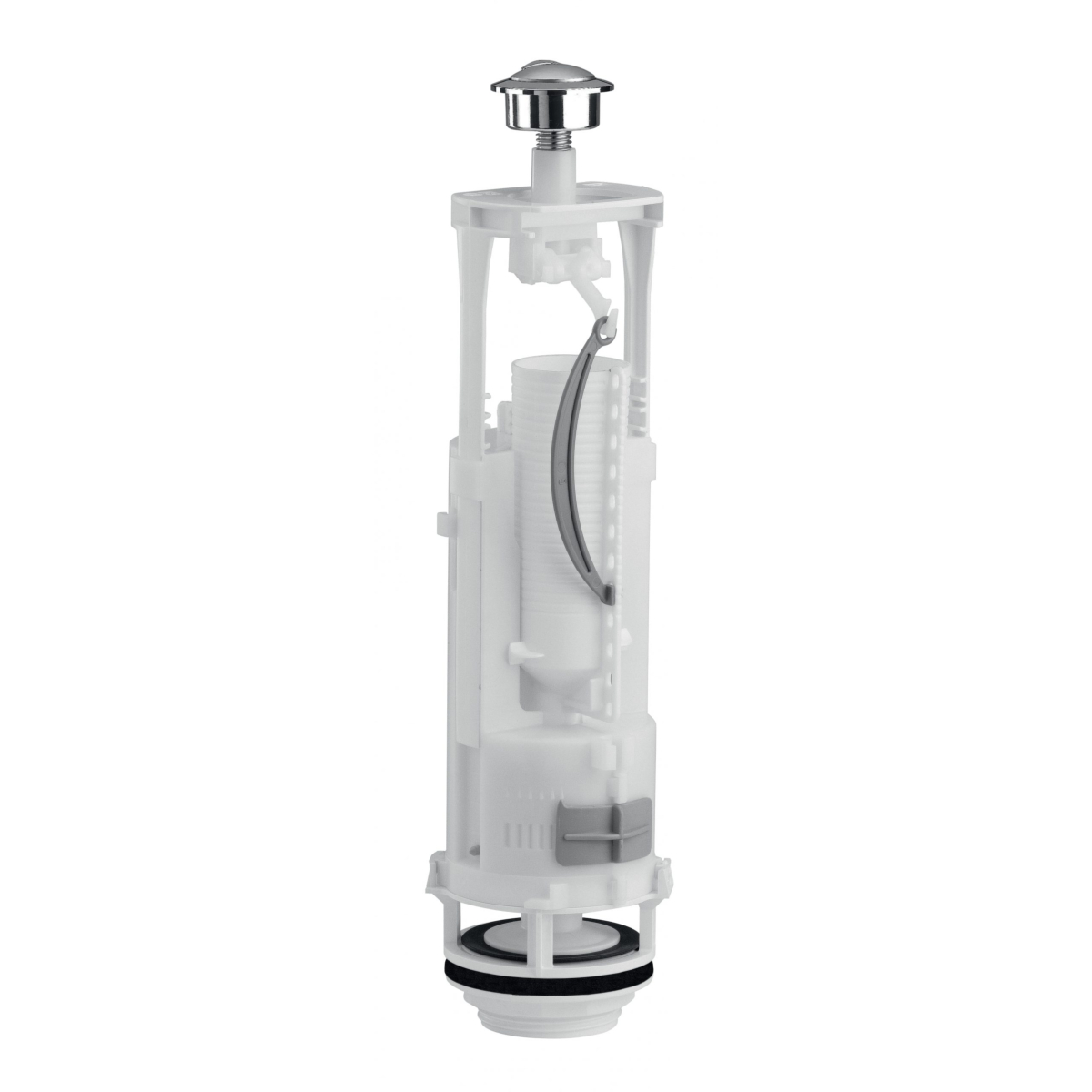

SIAMP 32 4900 07 OPTIMA 49 Mécanisme de chasse double volume.

SIAMP OPTIMA 49

Mécanisme de chasse double volume.

• Référence Boite :   32 4900 10
• Référence Sachet : 32 4900 07
• Gencod: 3247230015016

1. #OPTIMA 49#


   Équipe les réservoirs céramique ou plastique apparents en première monte ou en remplacement

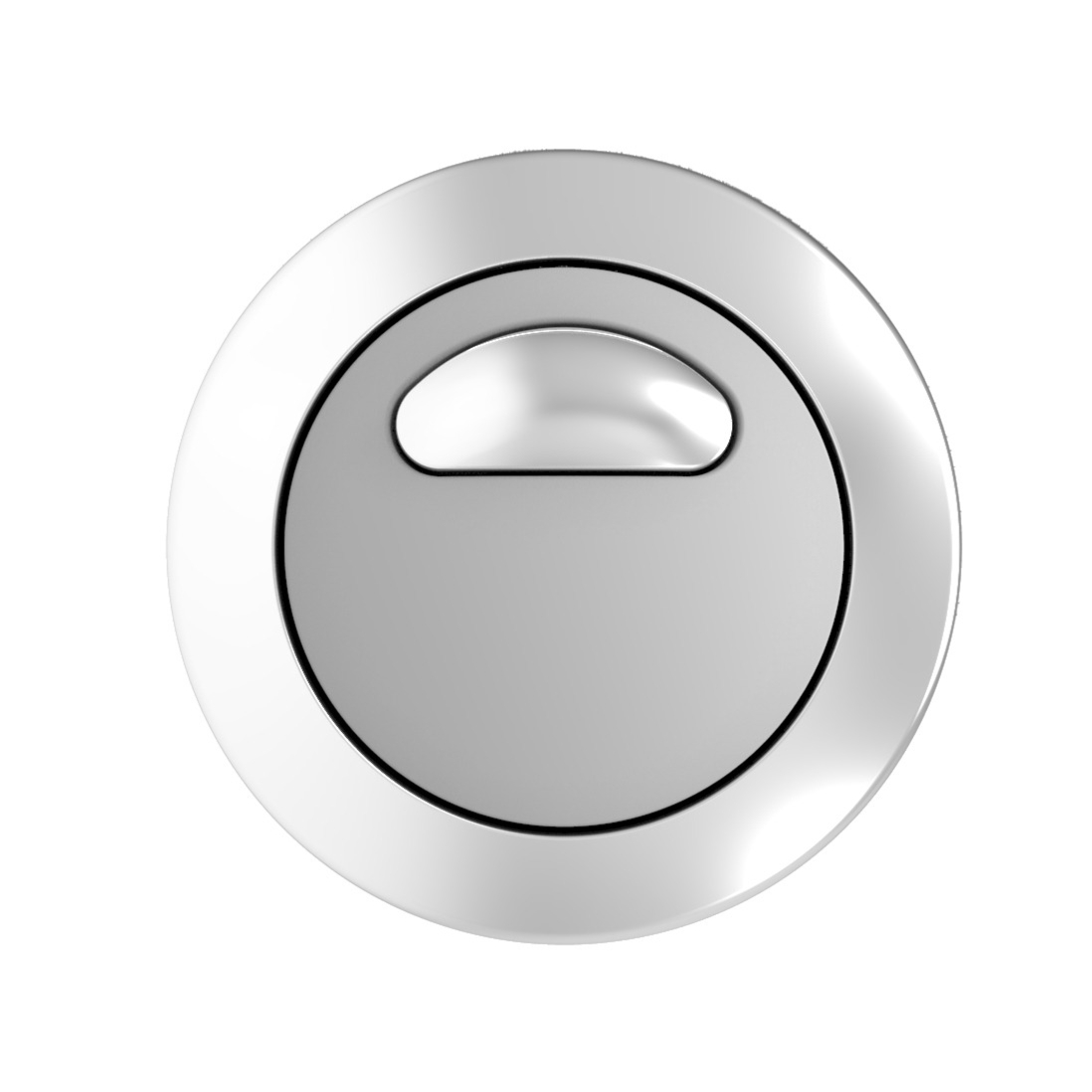

   Bouton poussoir :

   • Petit bouton = petite chasse
   • Grand bouton = grande chasse

   Effort d’actionnement inférieur à 20N


   Pour les trous de couvercle compris entre Ø 16 et 50 mm, avec ou sans rosace selon le diamètre


   • Excentration du bouton tolérance +/- 15 mm

   • Étrier : hauteur réglable de 12 en 12 mm, permet de maintenir le couvercle du réservoir

   • Trop plein : ajustable, pré-découpé de 4 mm en 4 mm

   • Curseur petite chasse réglable de 3l à 4,5l

   • Obturateur de réglage du résiduel d’eau

   • Bonde : en ABS, très robuste, assure un débit de rinçage puissant (2,75 l/s)

   • Clapet : en NR/EPDM, assure une parfaite étanchéité.

   • Joint de cuvette : en mousse, compense les irrégularités de la cuvette de WC.

   • Joint de bonde : en élastomère SBS moulé. Son élasticité et sa forme renforcent l’étanchéité en fond de réservoir.


2. #DESCRIPTIF OPTIMA 49#

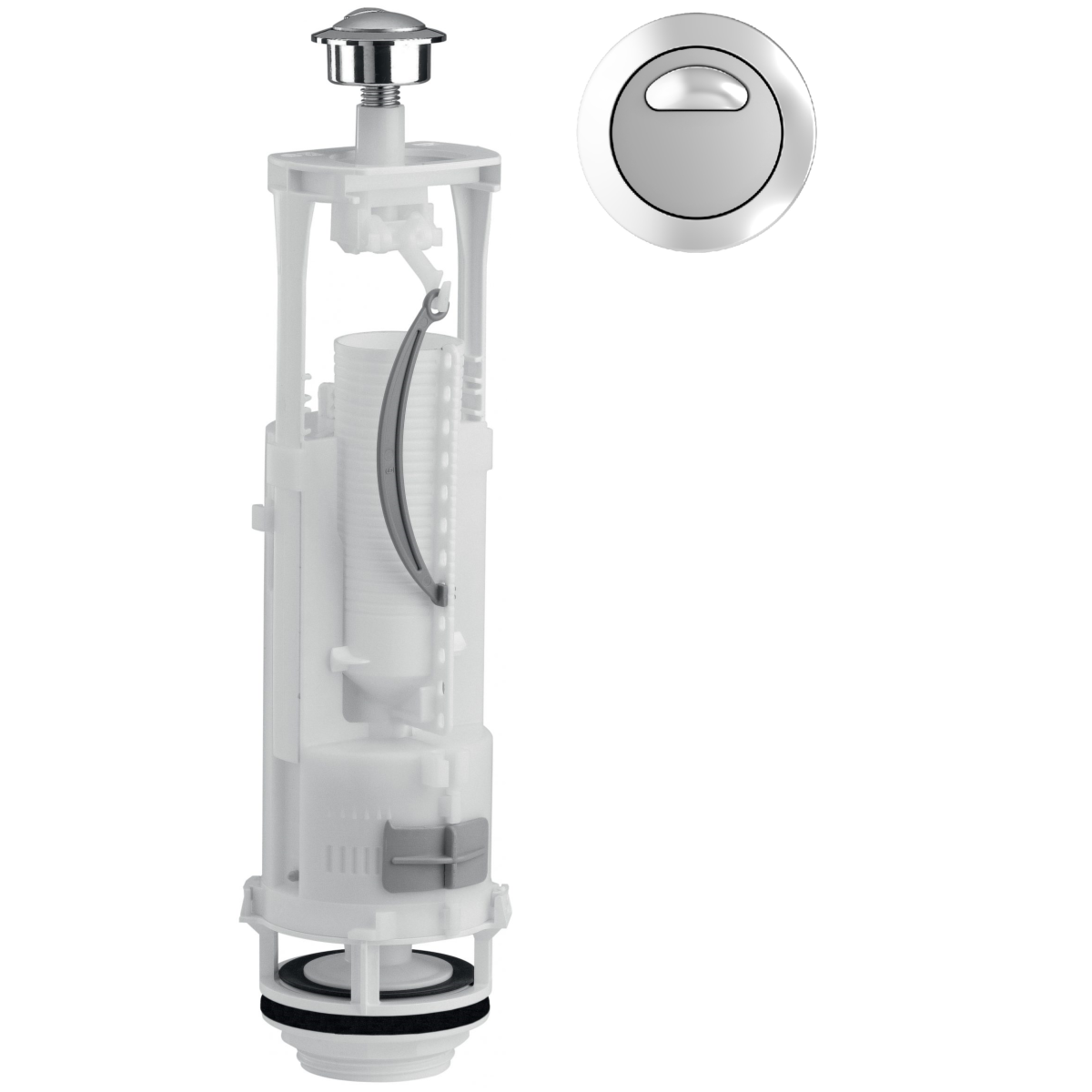

   OPTIMA 49
   Réf. : 32 4900 10

   • Mécanisme de chasse économiseur d’eau double volume compact.

   • Modèle à étrier permettant la fixation du couvercle du réservoir avec excentration importante possible.

   • bouton auto réglable et coupelle chromés

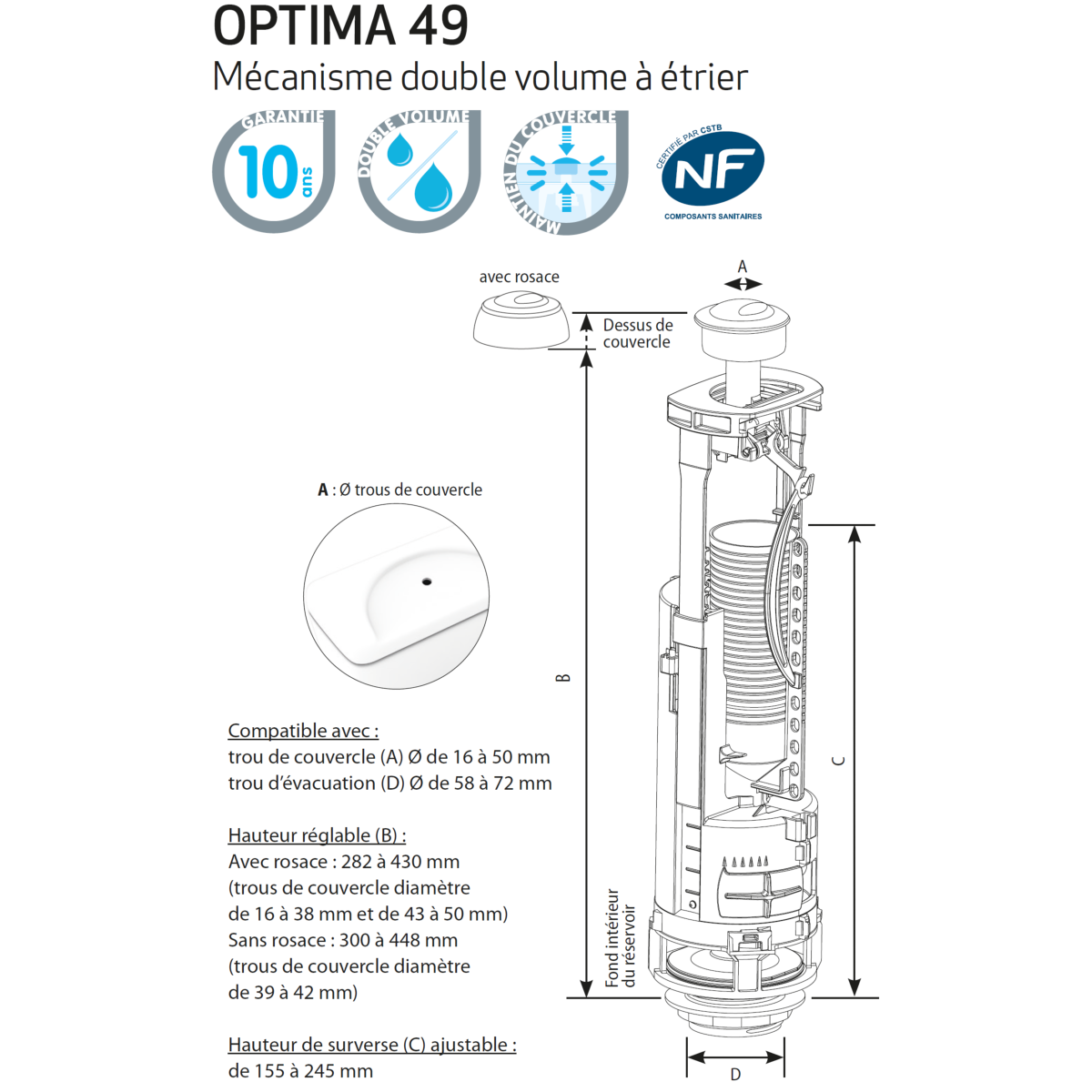

   • hauteur ajustable entre 285 et 448 mm

   • diamètre trou de couvercle compris entre 16 et 50 mm

   • diamètre trou évacuation compris entre 58 et 72 mm

   • petite chasse réglable

   • trop plein réglable

   • niveau d’eau résiduel réglable

   • livré complet avec joint d’étanchéité cuvette/réservoir et vis de fixation du réservoir.

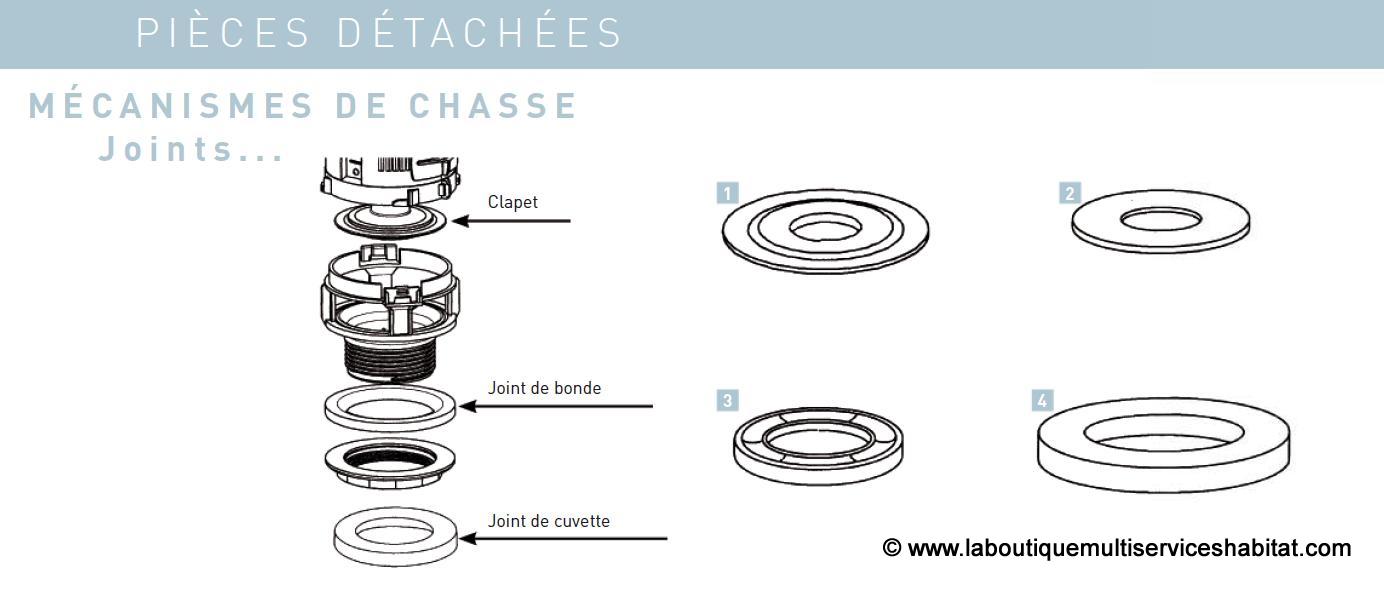

3. #Piéces détachées#







   Repère N°	Modèle	Référence	Gencod
   1	Clapet pour mécanisme 42/33/22/36/45	34 2332 01	3 24723 000850 6
   1	Clapet pour mécanisme OPTIMA 49/50	34 4901 01	3 24723 001932 8
   2	Clapet D63 pour mécanismes 80, 80 PN et anciens modèles	34 0317 07	3 24723 001007 3
   3	Joint de Bonde Tous mécanismes	34 0320 01	3 24723 000848 3
   4	Joint de Cuvette Tous modèles	34 0319 01	3 24723 000849 0
   1 à 4	Kit de joints pour rénovation pour mécanisme 42/33/22/36/45	34 0316 07	3 24723 001050 9



4. #Vidéo installation OPTIMA 49 et OPTIMA 50#
