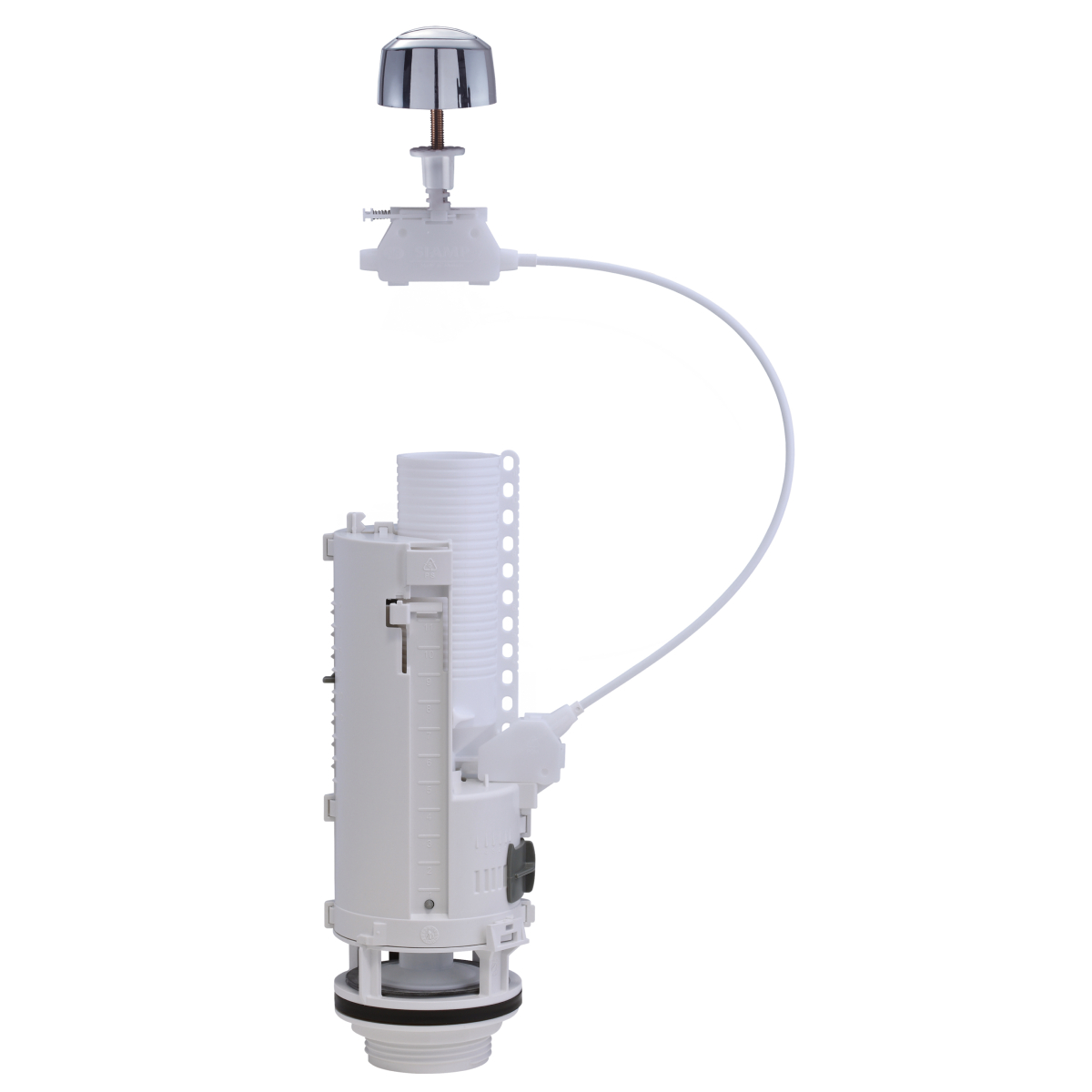

SIAMP 32 5080 10 OPTIMA 50 D6 - Mécanisme double volume Spécial rénovation.

SIAMP OPTIMA 50 - D6

Mécanisme de chasse double volume Spécial rénovation.

1. #Référence#


   • Référence SIAMP : 32 5080 10
   • Code EAN : 3247230060429
2. #Compatibilité#


   Compatible avec trou de réservoir de 6 mm.

   • Livre avec 2 boutons de commande:
   • 1 Bouton de diamètre Ø 6 à 18mm.
   • 1 Bouton de diamètre Ø supérieur à 18mm.



3. #Descriptif#



   • Équipe les réservoirs céramique ou plastique apparents en première monte ou en remplacement.

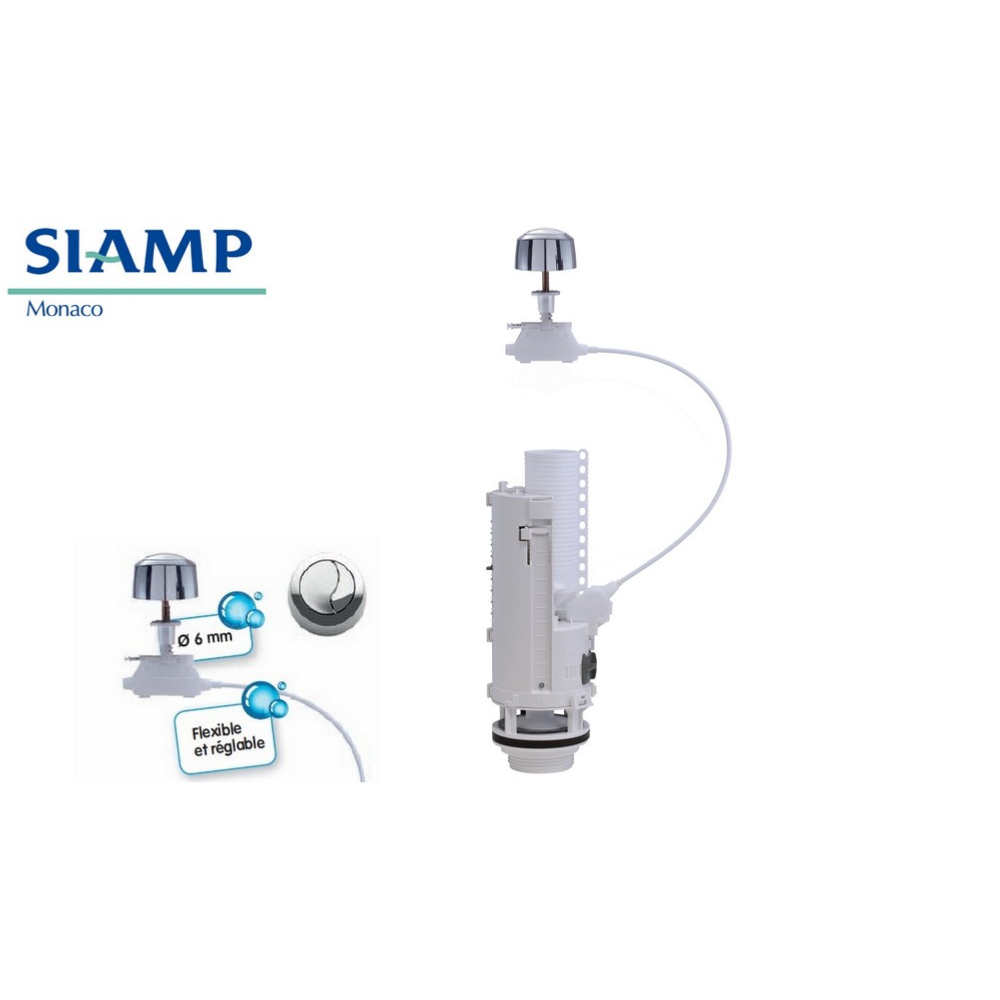

   • Mécanisme spécial rénovation : ce nouveau bouton permet le passage de la double commande dans un trou de couvercle de seulement 6 mm (anciens réservoirs équipés de mécanismes à tirette).
   • Bouton poussoir double volume :
     - Petit bouton = petite chasse
     - Grand bouton = grande chasse
   • Effort d’actionnement inférieur à 20N pour une hauteur d’eau de 155 mm pour 6 litres.
   • Pour les trous de couvercle compris entre Ø 6 et 18 mm.
   • Câble de commande : permet une commande excentrée latérale ou frontale.
   • Trop plein : prédécoupé de 4 mm en 4 mm.
   • Curseur de petite chasse réglable de 2l à 4,5l.
   • Obturateur de réglage du résiduel d’eau, plage de réglage de 60 mm.
   • Bonde :
     - en ABS, très robuste.
     - assure un débit de rinçage puissant (3,5 l/s).
     - ce mécanisme de chasse s’installe sur les bondes SIAMP en rénovation des anciens mécanismes.
   • Clapet : en NR/EPDM, assure une parfaite étanchéité.
   • Joint de cuvette : en mousse, compense les irrégularités de la cuvette de WC.
   • Joint de bonde : en élastomère SBS moulé. Son élasticité et sa forme renforcent l’étanchéité en fond de réservoir.

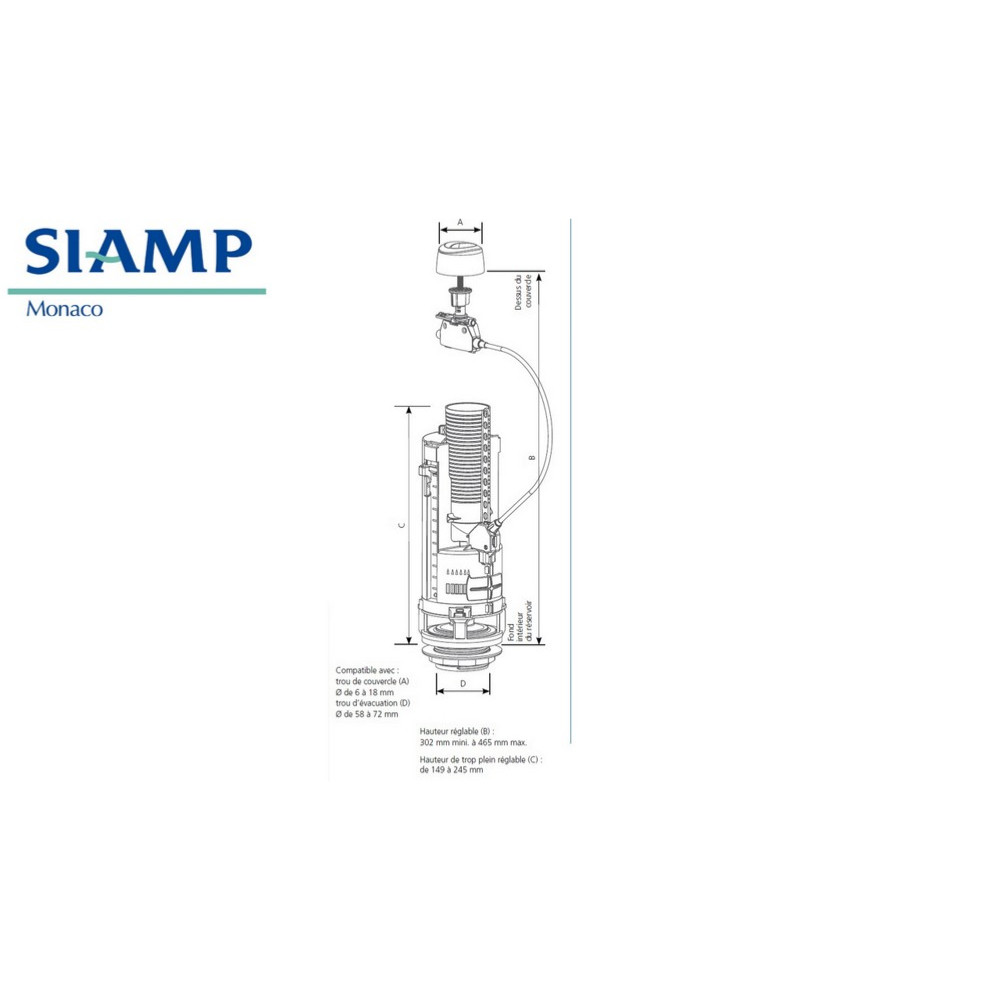

4. #Dimensions#

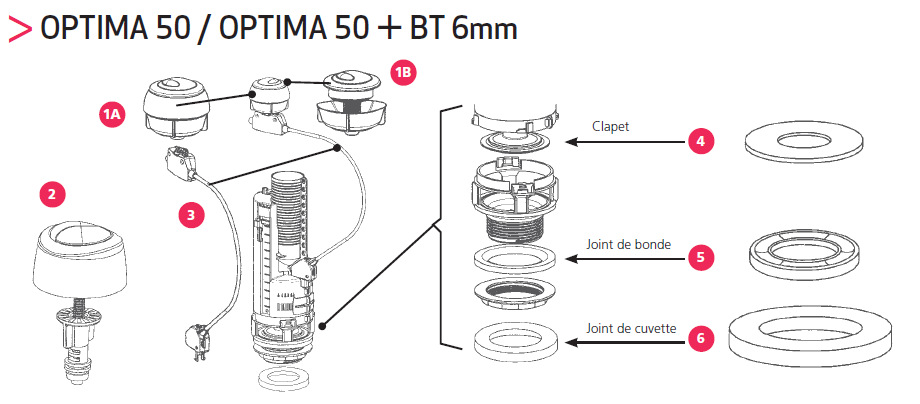

5. #Vue éclatée#

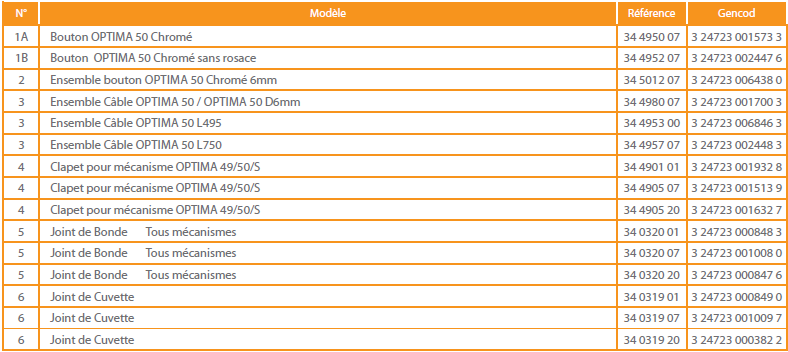

6. #Joints Mécanismes de chasse#








   Repère N°	Modèle	Référence	Gencod
   1	Clapet pour mécanisme 42/33/22/36/45	34 2332 01	3 24723 000850 6
   1	Clapet pour mécanisme OPTIMA 49/50	34 4901 01	3 24723 001932 8
   2	Clapet D63 pour mécanismes 80, 80 PN et anciens modèles	34 0317 07	3 24723 001007 3
   3	Joint de Bonde Tous mécanismes	34 0320 01	3 24723 000848 3
   4	Joint de Cuvette Tous modèles	34 0319 01	3 24723 000849 0
   1 à 4	Kit de joints pour rénovation pour mécanisme 42/33/22/36/45	34 0316 07	3 24723 001050 9
